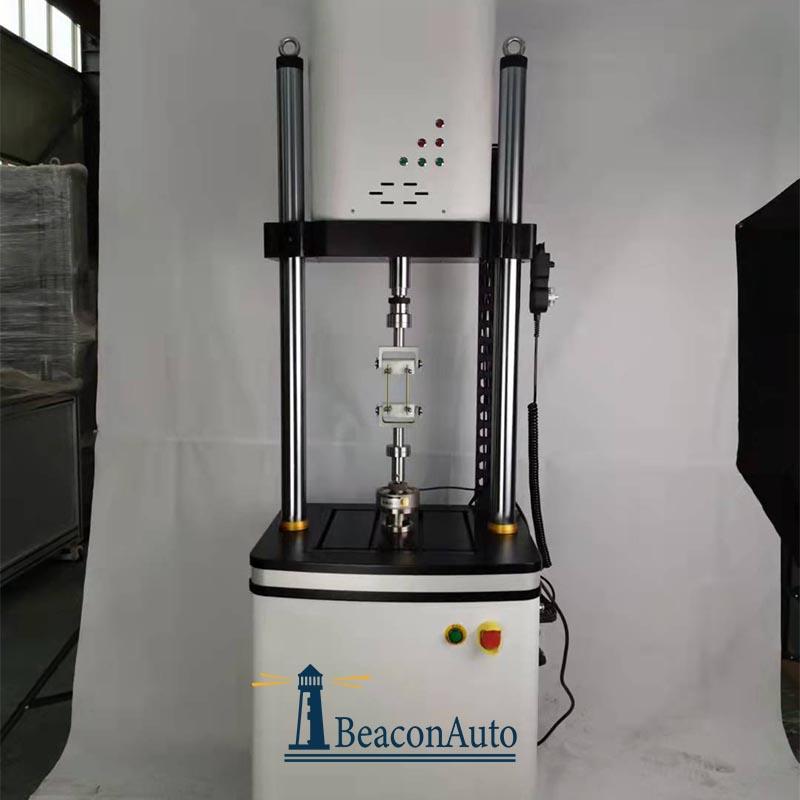

鐵路扣件組裝疲勞試驗機 扣件組裝疲勞性能試驗 疲勞試驗前，組裝扣件時不墊入軌下調高墊板，安裝A型彈條，使彈條中部前端下顎與軌距擋板剛好接觸后，再將螺母加擰四分之一圈。 1. 原 理 在所示的加載位置和方向?qū)︿撥壾夘^施加循環荷載。通過試驗過程中扣件組裝扣壓力、鋼軌縱向阻力、扣件組裝靜剛度和鋼軌位置的變化，以及扣件部件疲勞后的狀態確定扣件的組裝疲勞性能。 1. 試驗設備 1.1 鋼軌 一段長度約0.5m或1m的短鋼軌（I型為50kg/m）（II、III型為60kg/m）鋼軌軌腰處截去后總高度h（如圖6），軌底不應修整。鋼軌應無剝離，表面無浮銹，軌底沒有由于重復試驗被磨光。 1.1 加載設備 單個承軌面試驗時，能在3Hz~5Hz頻率下達到100kN的設備。當要求同時對2個或4個承軌面加載時，其加載能力應相應增大。 1.2 加載裝置 能按所示的加載位置，方向?qū)︿撥壾夘^施加循環荷載。該裝置允許鋼軌在荷載作用下自由轉動，平行鋼軌軸線的寬度為100mm±10mm，其與軌頭接觸部分的半徑大于軌頭接觸表面的圓弧半徑，保證所有荷載條件下，其與鋼軌保持線接觸。 1.3 樞軸 加載設備、加載裝置或加力架的自由樞軸，從樞軸到鋼軌的距離不應小于0.4m。 鐵路扣件組裝疲勞試驗機
|
